Mit der Weiterentwicklung von Elektrofahrzeugen (EVs), Energiespeichersystemen (ESS) und batteriebetriebenen Geräten hat sich das Zellkontaktsystem (CCS) zu einer unverzichtbaren Komponente moderner Akkupacks entwickelt. Ein CCS gewährleistet nicht nur zuverlässige elektrische Verbindungen zwischen den Batteriezellen, sondern integriert auch Spannungsmessung, Temperaturüberwachung und die Kommunikation mit dem Batteriemanagementsystem (BMS).
In diesem Artikel erklären wir die Funktionsweise eines Zellkontaktsystems, seine wichtigsten Komponenten und warum es für die Leistungsfähigkeit und Sicherheit der Batterie von entscheidender Bedeutung ist.

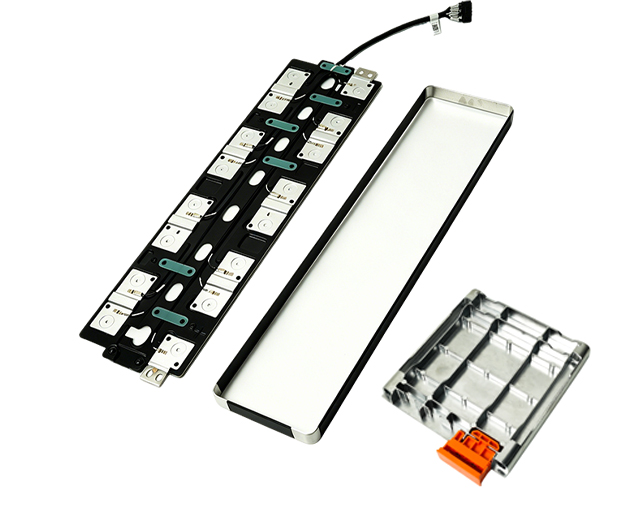

Ein Zellkontaktsystem (CCS) ist eine integrierte Batterieverbindungslösung, die Stromschienen, flexible Leiterbahnen, Messleitungen, Steckverbinder und Temperatursensoren in einer einzigen Baugruppe vereint. Es dient der Verbindung von Batteriezellen und ermöglicht gleichzeitig die Echtzeitüberwachung und -kommunikation mit dem Batteriemanagementsystem (BMS).
Im Vergleich zu herkömmlichen Kabelbäumen und eigenständigen Stromschienen bietet ein CCS Folgendes:
höhere Integration
verkürzte Montagezeit
geringeres Gewicht
verbesserte Zuverlässigkeit
verbesserte Batteriesicherheit
Heutzutage werden Zellkontaktsysteme in Elektrofahrzeug-Batteriemodulen, Batteriepacks und Energiespeicheranwendungen weit verbreitet eingesetzt.
Ein typisches Zellkontaktsystem besteht aus:
Stromschienen sind für den Transport hoher Ströme zwischen den Batteriezellen verantwortlich. Sie bestehen typischerweise aus Kupfer oder Aluminium und sind so konstruiert, dass der elektrische Widerstand minimiert wird.
Der FPC integriert Spannungsmessschaltungen und Signalübertragungswege. Dadurch wird die Verdrahtungskomplexität reduziert und Installationsplatz gespart.
NTC-Temperatursensoren werden in der Nähe der Batteriezellen installiert, um die Betriebstemperaturen kontinuierlich zu überwachen.
Steckverbinder ermöglichen die Kommunikation zwischen dem CCS und dem Batteriemanagementsystem.
Die Trägerstruktur sichert alle Komponenten und sorgt für elektrische Isolation.
Das Funktionsprinzip eines Zellkontaktsystems lässt sich in vier Hauptfunktionen unterteilen.
Die Hauptaufgabe eines CCS besteht darin, Batteriezellen über Sammelschienen zu verbinden.
zum Beispiel in einem Batteriemodul:
Zelle 1 → Sammelschiene → Zelle 2 → Sammelschiene → Zelle 3
Die Stromschienen erzeugen je nach Batteriedesign entweder Reihen- oder Parallelschaltungen.
während des Ladens und Entladens:
Der Ladestrom fließt über die Stromschienen in die Zellen.
Der Entladestrom fließt von den Zellen über die Stromschienen zur Last.
Dies gewährleistet eine effiziente Energieübertragung im gesamten Akku.
Ein modernes Zellkontaktsystem integriert Spannungsmessschaltungen in den FPC.
Jede Batteriezelle ist mit einem Messpunkt verbunden, der die Spannung der einzelnen Zellen misst.
Die erfassten Spannungsdaten werden an das Gebäudeleitsystem (BMS) übertragen und ermöglichen diesem Folgendes:
Zellbalance überwachen
Überspannungszustände erkennen
Unterspannungszustände erkennen
Batterielebensdauer verbessern
Eine genaue Spannungsüberwachung ist für einen sicheren Batteriebetrieb unerlässlich.
Die Temperatur ist einer der wichtigsten Faktoren, die die Leistungsfähigkeit und Sicherheit von Batterien beeinflussen.
CCS-Baugruppen enthalten mehrere Temperatursensoren, die im gesamten Batteriemodul verteilt sind.
Diese Sensoren überwachen kontinuierlich die Zelltemperaturen und senden die Daten an das BMS.
Wenn abnormale Temperaturen festgestellt werden, kann das System Folgendes tun:
Kühlsysteme aktivieren
Ladestrom reduzieren
Grenzentladungsleistung
Auslösesicherheitsmechanismen
Dies hilft, Überhitzung und thermisches Durchgehen zu verhindern.
Der CCS fungiert als Kommunikationsbrücke zwischen den Batteriezellen und dem BMS.
Das System erfasst:
Spannungsdaten
Temperaturdaten
Zellstatusinformationen
Das Gebäudemanagementsystem (BMS) nutzt diese Informationen dann für folgende Aufgaben:
Berechnungen des Ladezustands (soc)
Überwachung des Gesundheitszustands
Zellbalance
Fehlerdiagnose
Sicherheitsschutz
Ohne ein zuverlässiges Zellkontaktsystem wäre das Batteriemanagementsystem nicht in der Lage, die Batterieleistung präzise zu steuern.
Moderne Batteriehersteller bevorzugen zunehmend integrierte Zellkontaktsysteme, da diese mehrere Vorteile bieten:
Integrierte Designs reduzieren die Anzahl separater Drähte und Steckverbinder und minimieren so potenzielle Fehlerquellen.
Durch den Einsatz von FPC-Technologie anstelle herkömmlicher Kabelbäume wird das Gesamtgewicht des Akkupacks reduziert.
Vormontierte CCS-Module vereinfachen die Batterieherstellung und verbessern die Produktionseffizienz.
Die kontinuierliche Überwachung von Spannung und Temperatur hilft, Batterieausfälle zu vermeiden und die Betriebssicherheit zu verbessern.
Kompakte CCS-Bauformen ermöglichen effizientere Akkupack-Layouts.
Zellkontaktsysteme werden häufig eingesetzt in:
Elektrofahrzeuge (EVs)
Hybridfahrzeuge (HEVs)
Energiespeichersysteme (ESS)
Batteriespeichersysteme (BESS)
kommerzielle Elektrobusse
Elektrowerkzeuge
Industriebatterien
Mit dem Fortschritt der Batterietechnologie wächst auch die Nachfrage nach leistungsstarken Zellkontaktsystemen stetig.
Ein Zellkontaktsystem (CCS) vereint Energieübertragung, Spannungsmessung, Temperaturüberwachung und Kommunikationsfunktionen in einer einzigen integrierten Baugruppe. Mithilfe von Stromschienen, FPC-Schaltungen, Sensoren und Steckverbindern ermöglicht das CCS eine präzise Batterieüberwachung und eine effiziente Interaktion mit dem Batteriemanagementsystem.
Durch die Verbesserung von Sicherheit, Zuverlässigkeit und Fertigungseffizienz sind Zellkontaktsysteme zu einer entscheidenden Komponente moderner Batterielösungen für Elektrofahrzeuge und Energiespeicher geworden.
